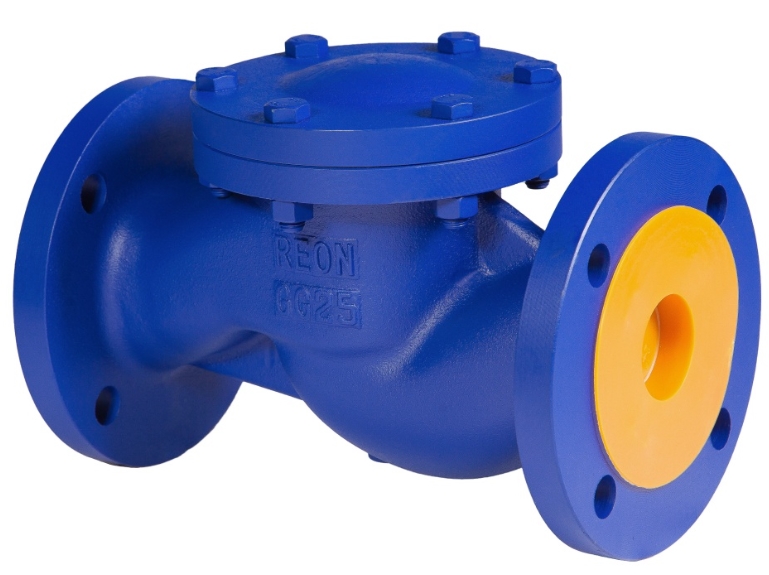

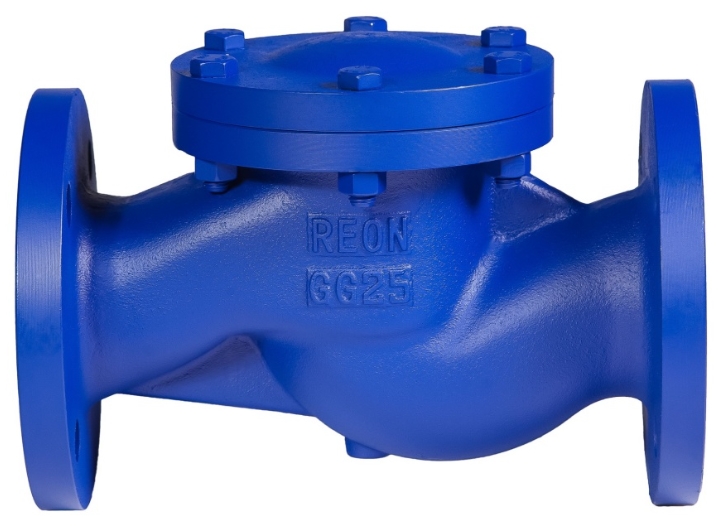

REON RSV33 DN80 Клапан обратный подъемный фланцевый чугунный
Обратный клапан фланцевый предназначен для защиты трубопровода и установленного оборудования от обратного потока рабочей среды.
Область применения
Обратный клапан применяется в системах холодного и горячего водоснабжения, отопления, пара и нейтральных сред.
После установки фланцевого подъёмного обратного клапана, мы гарантируем перекрытие потока рабочей среды, если она движется в обратном направлении.
Клапан обратный подъемный может быть установлен как на горизонтальных трубопроводах, так и на вертикальных. Эффективность обратного клапана францевого объясняется простотой его конструкции и принципом действия.
Основа оборудования – это его корпус, который обычно изготавливается из таких прочных и долговечным материалов, как нержавеющая сталь или чугун. А внутри расположен запорный элемент. Действие запорного механизма обеспечивается работой специальной пружины. Благодаря этой детали запорный элемент открывается только в одну сторону, соответствующую направлению потока транспортируемой по трубопроводу жидкости.
Габаритные и присоединительные размеры
| Артикул | DN | L | D | D1 | D2 | b×f | Z×Ø d | H | Масса, (кг) |
|---|---|---|---|---|---|---|---|---|---|
| 015RSV33 | 15 | 130 | 95 | 65 | 46 | 14×2 | 4×14 | 50 | 2,7 |
| 020RSV33 | 20 | 150 | 105 | 75 | 56 | 16×2 | 4×14 | 55 | 3,3 |
| 025RSV33 | 25 | 160 | 115 | 85 | 65 | 16×2 | 4×14 | 65 | 4,4 |
| 032RSV33 | 32 | 180 | 140 | 100 | 76 | 18×2 | 4×19 | 80 | 6,8 |
| 040RSV33 | 40 | 200 | 150 | 110 | 84 | 18×2 | 4×19 | 90 | 8,4 |
| 050RSV33 | 50 | 230 | 165 | 125 | 99 | 20×2 | 4×19 | 90 | 11,8 |
| 065RSV33 | 65 | 290 | 185 | 145 | 118 | 20×2 | 4×19 | 100 | 18,5 |
| 080RSV33 | 80 | 310 | 200 | 160 | 132 | 22×2 | 8×19 | 120 | 24,6 |
| 100RSV33 | 100 | 350 | 220 | 180 | 156 | 24×2 | 8×19 | 150 | 34 |
| 125RSV33 | 125 | 400 | 250 | 210 | 184 | 26×2 | 8×19 | 170 | 49,7 |
| 150RSV33 | 150 | 480 | 285 | 240 | 211 | 26×2 | 8×23 | 190 | 68,3 |
| 200RSV33 | 200 | 600 | 340 | 295 | 266 | 30×2 | 12×23 | 210 | 110 |
Характеристики RSV33 DN80
| Характеристика | Значение |
|---|---|
| Номинальный диаметр, DN | 15-200 мм |
| Максимальное давление, PN | 16 бар |
| Максимальная температура | +300°С |
| Присоединение | Фланцевое |
| Класс герметичности | D (по ГОСТ 9544-2015) |
